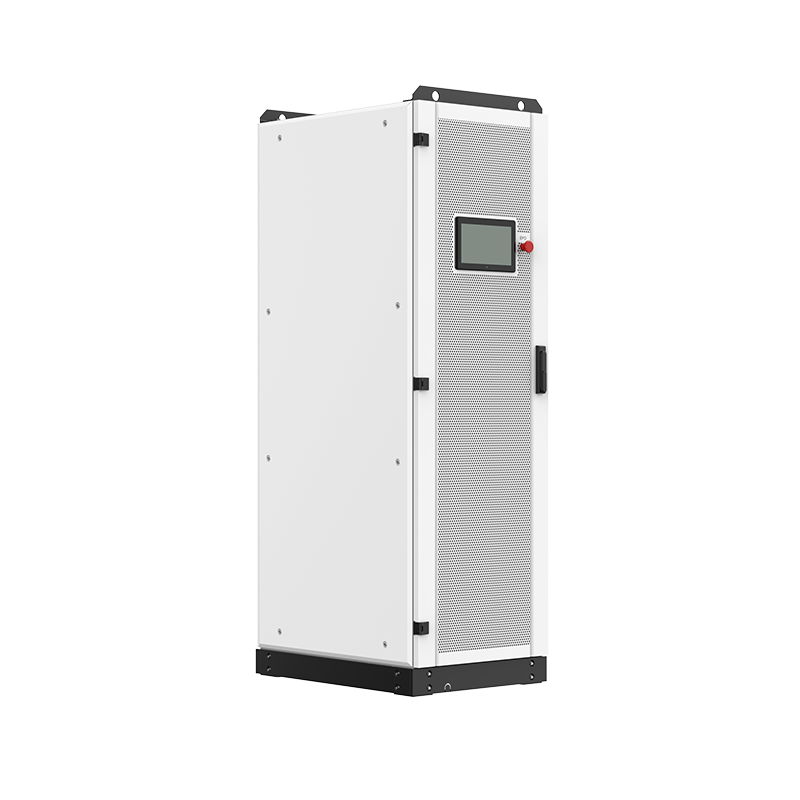

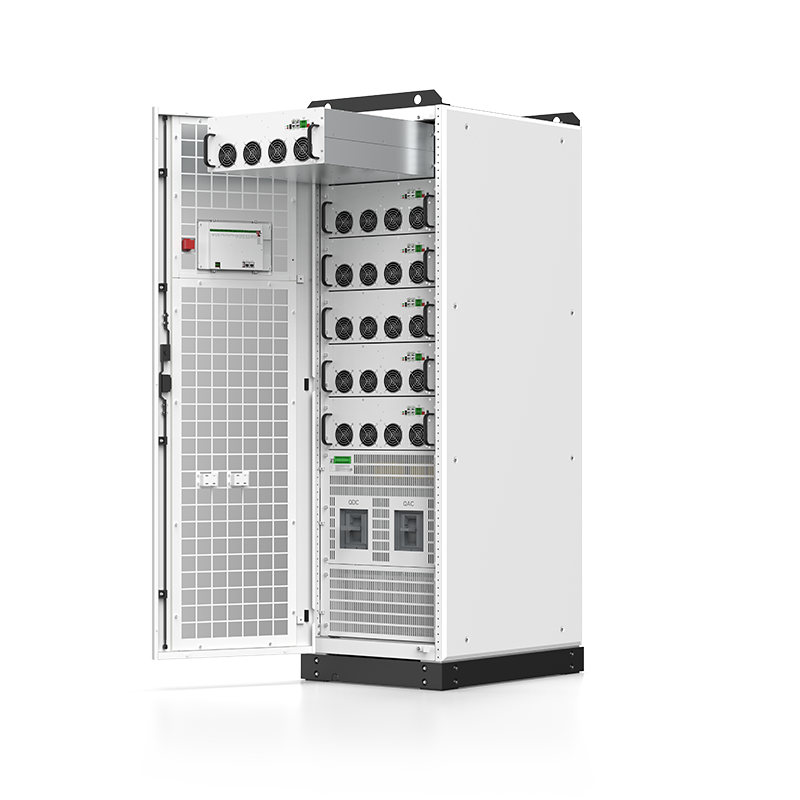

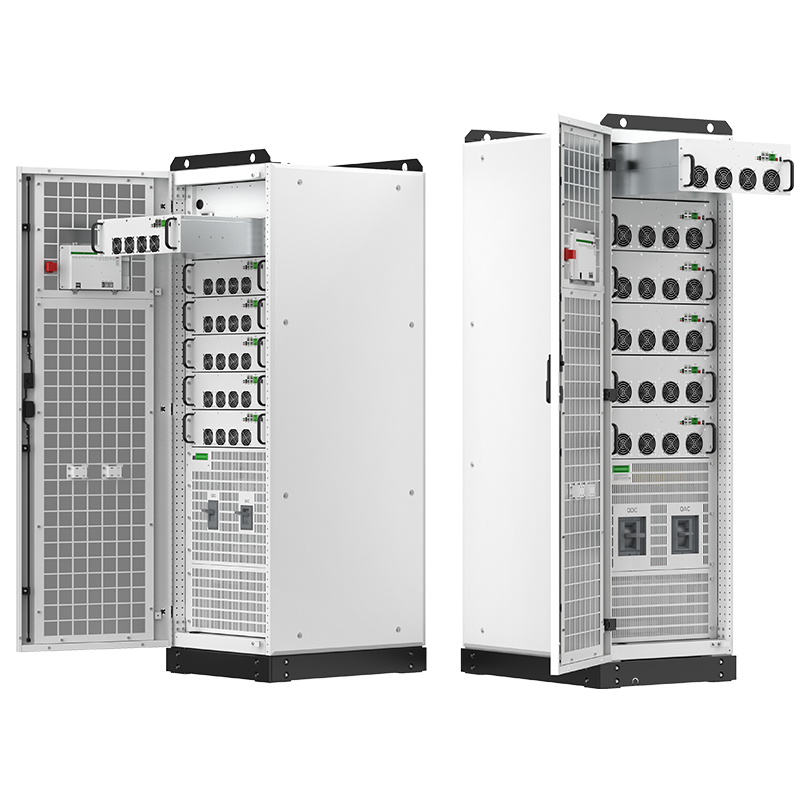

PM modular series - PMAE cabinet

PMAE series modular converter is designed for on-grid application, the product adopts pre-assembled standard cabinet design, which consists of PMA standard power module, electrical distribution, 10-inch smart screen, EPO switch, etc. It supports flexible increase and decrease, the power level of a single cabinet covers 50kW~630kW, and can be extended by up to 4 cabinets, realizing a single system of 1MW. Supporting single and multi-branch input technology, power modules and electrical distribution can be flexibly configured on demand to reduce construction costs and quickly achieve AC / DC bidirectional energy conversion.

Productos destacados

Altamente eficiente e inteligente

Líder en la tecnología de conexión paralela de múltiples máquinas y la tecnología de aplicación de gabinete paralelo, con supresión de resonancia activa, comunicación en paralelo falla de una sola línea de operación normal.

Tecnología de aplicación de ecualización líder y supresión de corriente de bucle, con baja frecuencia, supresión de corriente de bucle de alta frecuencia, control de auto-ecualización.

Convenient and reliable

La pantalla industrial 10 con la función EMS integrada admite el funcionamiento y mantenimiento remoto local

Equipado con un interruptor de parada de emergencia para un funcionamiento más seguro del sistema.

Simple y flexible

La potencia de un solo gabinete puede cubrir 60-630kw, soportun máximo de 4 gabinetes conectados en paralelo, realizando fácilmente la expansión de la capacidad de mw-nivel.

Reparación de reemplazo conectable puede ser redundde configuración, no afecta a la operación del sistema.

internacional Américas

modelo	PMAEO150	PMAEO200	PMAEO250	PMAEO300	PMAEO350
DC DC
Conteo del circuito DC DC	1/3	1/4	1/4	1/5	1/6
Rango de tensión de corriente continua (V)	590~950
Max. Corriente continua (A)	±275	±366	±458	±550	±630
Precisión en la estabilización de tensión	±1%
Precisión de la estabilización de corriente	±2%
Ca (en la red)
Potencia nominal de corriente alterna (kW)	150	200	250	300	350
Max. AC power (kVA)	165	220	275	330	385
Escala de tensión	3W+PE
Tensión nominal (V)	400
Corriente alterna nominal (A)	216	288	360	433	505
Max. Corriente alterna (A)	238	318	396	476	555
THDi	<2%
Rango de tensión admisible de red (V)	400±15%
Banda de frecuencia admisible de red (Hz)	50±2 / 60±2Hz
Rango de ajuste del factor de potencia	-1~+1
sistema
Max. eficiencia	98.5%
Tiempo de conmutación carga/descarga (ms)	<20
Grado de protección	IP20
Humedad relativa	<95% (Non-condensing)
Rango de temperatura de funcionamiento	-30~+60℃ (más de 45 %)	-30~+60℃ (más de 45 %)	-30~+60℃ (más de 45 %)	-30~+55℃	-30~+55℃
Max. Altitud de operación	5,000m (>3 000 millones de pasajeros)
La comunicación	RS485/CAN/Ethernet
BMS/EMS Access (en inglés)	si
Dimensión WDH (mm)	6007501,800
Peso (kg)	290	320	320	350	350

modelo	PMAE0250	PMAE0500	PMAE0630
DC(batería)
Cantidad de cuerdas de batería	1/4	1/5	1/6
Rango de tensión de corriente continua (V)	700~950(720~900 a plena carga)
Max. Corriente continua (A)	±440	±900	±1080
Precisión en la estabilización de tensión	±1%
Precisión de la estabilización de corriente	±2%
Ca (en la red)
Potencia nominal de corriente alterna (kW)	250	500	630
Max. Potencia de ca (kW)	275	550	693
Escala de tensión	3W+PE
Tensión nominal (V)	480
Corriente alterna nominal (A)	300	600	758
Max. Corriente alterna (A)	330	660	833
THDi	＜3%
Rango de tensión admisible de red (V)	400±15%
Banda de frecuencia admisible de red (Hz)	60/50±2.5
Rango de ajuste del factor de potencia	-1~+1
Precisión de potencia activa	1%
Precisión de la potencia de reacción	2%
sistema
Max. eficiencia	98.5%	98.7%	98.7%
Tiempo de conmutación carga/descarga (ms)	＜20
Grado de protección	IP20
Humedad relativa	<95% (sin condensación)
Rango de temperatura de funcionamiento	-30~60 (más de 45℃)
Max. Altitud de operación	5.000 m(> 3.000 m)
Interfaz de comunicación	RS485/CAN/Ethernet
BMS/EMS Access (en inglés)	si
Dimensiones (WDH)(mm)	6007501,800
Peso (Kg)	300	430	470
