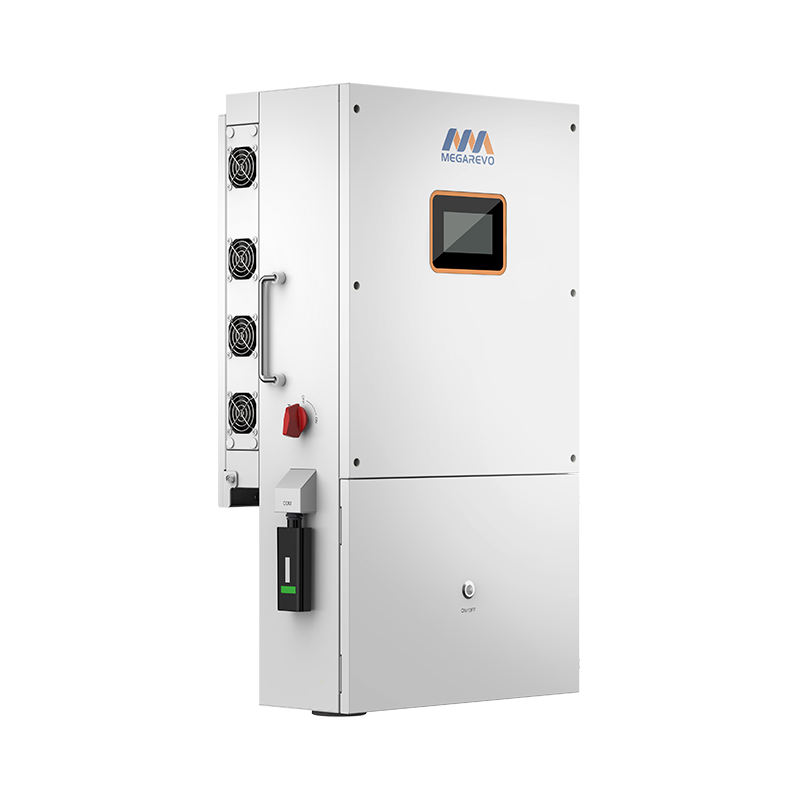

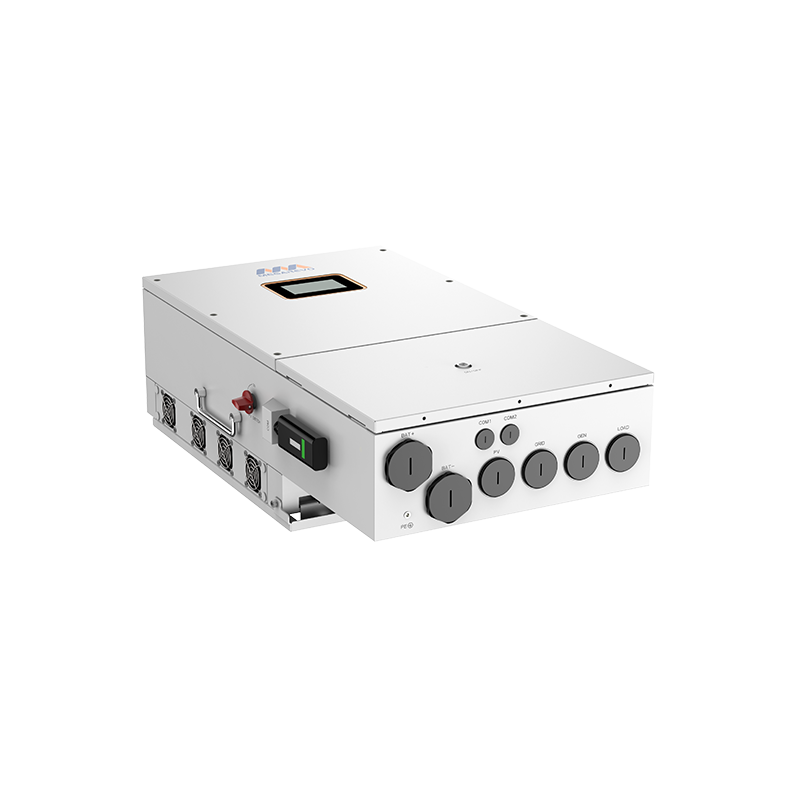

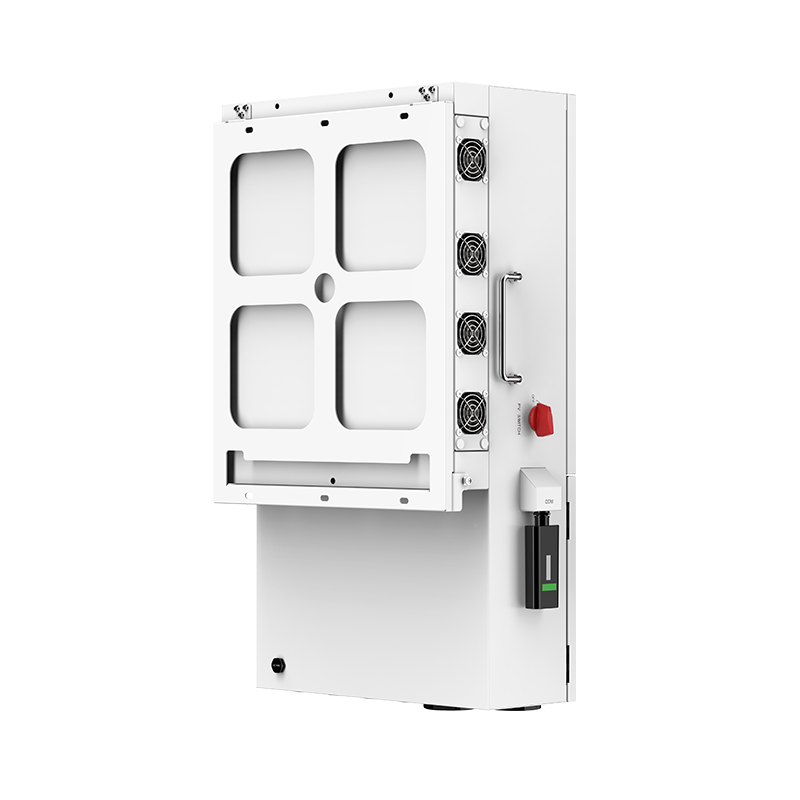

La serie de inversores North American hybrid inverter de bajo voltaestá diseñada específicamente para el almacenamiento de energía en el hogar y funciona a 48V con una configuración de fase dividida. El Megarevo hybrid inverter 48V puede satisfacer demandas de energía de hasta 10KW para diversas aplicaciones de almacenamiento de energía en el hogar. Con soporte para conexión en paralelo de hasta 6 dispositivos, los inversores de fase dividida Megarevo 48V, junto con una pantalla inteligente, ofrecen una mayor comodidad para el funcionamiento y el mantenimiento.
Reducir los costos de electricidad en un 50% al año
Energía gratis disponible por la noche
Participar en el cambio de carga máxima para obtener beneficios económicos adicionales
Mantener apagado el funcionamiento de carga crítica
Soporte 7*24 servicio remoto

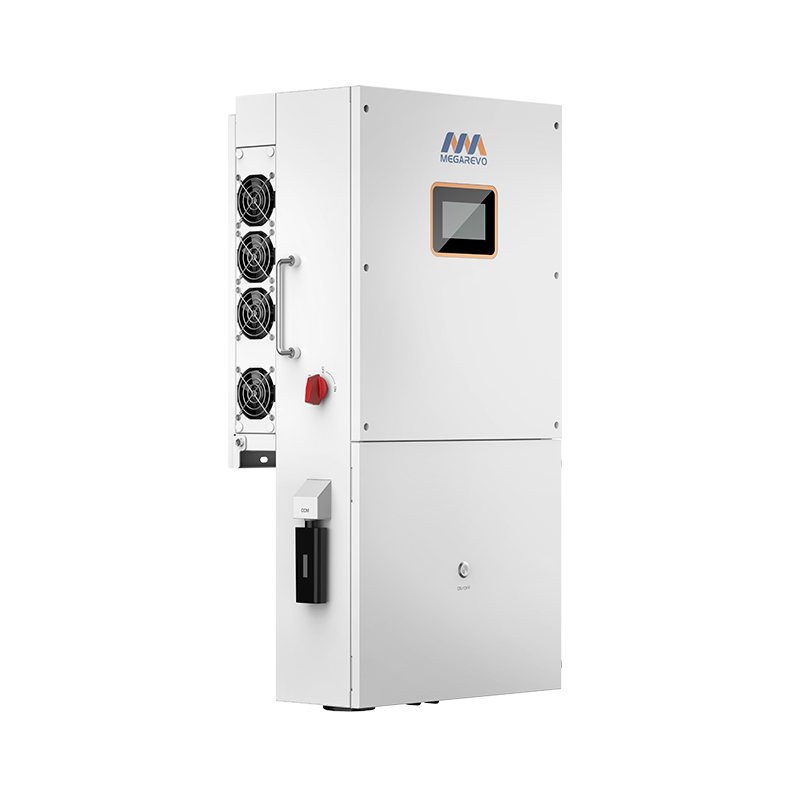

| modelo | R12KLNA-P4 | R16KLNA-P4 |
| PV input | ||
| Max. Potencia de entrada de corriente continua (kW) | 18 | 24 |
| No. De seguidores MPPT | 4 | |
| Rango de tensión MPPT (sin batería)(V) | 120~500 / 120~430 | |
| MAX. Tensión de entrada de corriente continua (V) | 500 | |
| MAX. Corriente de entrada por MPPT (A) | 16/16/16/16 | 20/20/20/20 |
| MAX. short current per MPPT (A) | 22 | 25/25/25/25 |
| Entrada de batería | ||
| Tensión Nominal (V) | 48 | |
| MAX. Corriente de carga/descarga (A) | 250/260 | 260/280 |
| Rango de tensión (V) de la batería | 40-58 | |
| Tipo de batería | Litio/plomo ácido | |
| Controlador de carga | 3 etapas con ecualización | |
| Salida de ca (en red) | ||
| Potencia Nominal potencia Nominal (kW) | 12 | 16 |
| MAX. Potencia aparente de salida a la red (kVA) | 13.2 | 16 |
| Tensión Nominal de corriente alter(L-N/L1-L2) (V) | (110~120)/(220~240)split phase, 240V single phase | |
| Frecuencia de frecuencia Nominal (Hz) | 60(55 a 65) | |
| Corriente alterna Nominal (A) | 50 | 66.7 |
| Max. Corriente alterna (A) | 55 | 73.3 |
| Max. Corriente de paso A través de la red (A) | 200 | |
| Output THDi | <3% | |
| Salida de ca (copia de seguridad) | ||
| Nominal. Potencia aparente (kW) | 12 | 13 |
| Max. Potencia aparente (no PV) (kVA) | 12 | 13.2 |
| Max. apparent power（wtih PV) (kVA) | 13.2 | |
| Tensión de salida Nominal (V) | 120/240 | |
| Frecuencia de salida Nominal (Hz) | 60 | |
| Factor de potencia de salida | 0.8leading~0.8lagging | |
| Output THDu | <2% | |
| Protección protección | ||
| Detección de puesta a tierra | si | |
| Protección contra aver | si | |
| Isla de protección | si | |
| Detección de resistencias de aislamiento | si | |
| Unidad Residual de vigilancia corriente | si | |
| Salida sobre la protección actual | si | |
| Protección de los trabajadores | si | |
| Protección de tensión de salida por protección de tensión | si | |
| Salida bajo protección de tensión | si | |
| Datos generales | ||
| Eficacia de Mppt | 99.9% | |
| Eficiencia energética en Europa | 96.2% | |
| Max. Eficiencia fotovoltaica (PV) | 96.5% | |
| Max. Batería para la eficiencia de carga | 94.6% | |
| Max. Energía fotovoltaica a la eficiencia de carga de baterías | 95.8% | |
| Max. Cuadrícula a la eficiencia de carga de batería | 94.5% | |
| Rango de temperatura de servicio (℃) | -25~+60 | |
| Humedad relativa | 0-95% | |
| Altitud de operación | 0~ 4.000 m(Derating por encima de 2.000 m de altitud) | |
| Protección contra la Ingress | IP65/NEMA 3R | |
| Peso (kg) | 55kg(56kg con interruptor) | |
| Dimensiones W*H*D (mm) | 495 x 900 x 260 | |
| refrigeración | Refrigeración por ventilador | |
| Emisión sonora (dB) | 48 | |
| Display | Panel táctil | |
| Comunicación con BMS/Meter/EMS | RS485, CAN | |
| Interfaz de comunicación compatible | RS485, 4G (opcional), Wi-Fi | |
| autoautoconsumo | <25W | |
| seguridad | UL1741, UL1741SA&SB todas las opciones, UL1699B, CSA -C22.2 NO.107.1-01,RSD(NEC690.5,11,12), | |
| EMC | FCC parte 15 clase B | |
| Normas de conexión a red | IEEE 1547, IEEE 2030.5, HECO Rule 14H, CA Rule 21 Phase I,II,III,CEC, CSIP,SRD2.0,SGIP,OGPe,NOM,California Prob65 | |
| modelo | R5KLNA | R6KLNA | R7KLNA | R8KLNA | R10KLNA |
| PV input | |||||
| Max. Potencia de entrada de corriente continua (kW) | 7.5 | 9 | 12 | 12 | 15 |
| No. De seguidores MPPT | 4 | ||||
| Rango de tensión (V) MPPT | 125~500 | ||||
| MAX. Tensión de entrada de corriente continua (V) | 500 | ||||
| MAX. Corriente de entrada (A) | 14 | ||||
| MAX. Curcurcorto circuito (A) | 22 | ||||
| Entrada de batería | |||||
| Tensión Nominal (V) | 48 | ||||
| MAX. Corriente de carga/descarga (A) | 120/120 | 135/135 | 190/190 | 190/190 | 190/210 |
| Rango de tensión (V) de la batería | 40-60 | ||||
| Tipo de batería | Litio/plomo ácido | ||||
| Estrategia de carga para la batería Li-lon | Autoadaptación a BMS | ||||
| Salida de ca (en red) | |||||
| Potencia Nominal potencia de salida a la red (kVA) | 5 | 6 | 7.6 | 8 | 10 |
| MAX. Potencia aparente de salida a la red (kVA) | 5.5 | 6.6 | 8.4 | 8.8 | 11 |
| Rango de tensión de salida (V) | (110~120)/(220~240) fase dividida, 240V fase única | ||||
| Frecuencia de salida (Hz) | 60(55 a 65) | ||||
| Corriente ca Nominal de salida A la red (A) | 20.8 | 25 | 31.7 | 33.3 | 41.7 |
| Max. Corriente AC salida A la red (A) | 22.9 | 27.5 | 34.8 | 36.7 | 45.8 |
| Max. Corriente de paso A través de la red (A) | 100 | ||||
| Output THDi | <3% | ||||
| Salida de ca (copia de seguridad) | |||||
| Nominal. Poder aparente (kVA) | 5 | 6 | 7.6 | 8 | 10 |
| Max. Poder aparente (kVA) | 5.5 | 6.6 | 8.4 | 8.8 | 11 |
| Tensión de salida Nominal L-N/L1-L2 (V) | 120/240 | ||||
| Frecuencia de salida Nominal (Hz) | 60 | ||||
| Tiempo de conmutación automática (ms) | <20 | ||||
| Factor de potencia de salida | 0.8leading~0.8lagging | ||||
| Output THDu | <2% | ||||
| Protección protección | |||||
| Detección de puesta a tierra | si | ||||
| Protección contra aver | si | ||||
| Isla de protección | si | ||||
| Polaridad inversa de la batería | si | ||||
| Detección de resistencias de aislamiento | si | ||||
| Unidad Residual de vigilancia corriente | si | ||||
| Salida sobre la protección actual | si | ||||
| Protección de los trabajadores | si | ||||
| Protección de tensión de salida por protección de tensión | si | ||||
| Salida bajo protección de tensión | si | ||||
| Datos generales | |||||
| Eficacia de Mppt | 99.9% | ||||
| Eficiencia energética en Europa | 96.5% | ||||
| Eficiencia fotovoltaica (PV) | 97.2% | ||||
| Batería para la eficiencia de carga | 95.2% | ||||
| Energía fotovoltaica a la eficiencia de carga de baterías | 96.1% | ||||
| Cuadrícula a la eficiencia de carga de batería | 95.0% | ||||
| Conducto de salida (mm) | 25.4 | ||||
| Conducto de entrada de entrada PV (mm) | 25.4 | ||||
| Conducto de entrada de murciélago (mm) | 35.4 | ||||
| Rango de temperatura de funcionamiento (°C) | -25~+60 | ||||
| Humedad relativa | 0-95% | ||||
| Altitud de operación | 0~ 4.000 m(Derating por encima de 2.000 m de altitud) | ||||
| Protección contra la Ingress | IP65/NEMA 3R | ||||
| Interruptor incorporado | opcional | ||||
| Peso (kg) | 48kg(50kg con interruptor) | ||||
| Dimensiones W*H*D(mm) | 450x820x240 | ||||
| refrigeración | Refrigeración por ventilador | ||||
| Emisión sonora (dB) | 38 | ||||
| Display | LCD, panel táctil (opcional) | ||||
| Comunicación con BMS/Meter/EMS | RS485,CAN | ||||
| Interfaz de comunicación compatible | RS485, WLAN, 4G (opcional) | ||||
| autoautoconsumo | <25W | ||||
| seguridad | UL1741SA todas las opciones, UL1699B, CSA 22.2 | ||||
| EMC | FCC parte 15 clase B | ||||
| Fabricación en la cual: | si | ||||
| Normas de conexión a red | IEEE 1547, IEEE 2030.5, Hawaii rule 14H, rule 21 phase l,l,ll | ||||
| Otros datos | |||||
| Pico de potencia (fuera de la red) | 105%,60s /110%30s /120%10s /150%20ms | ||||
