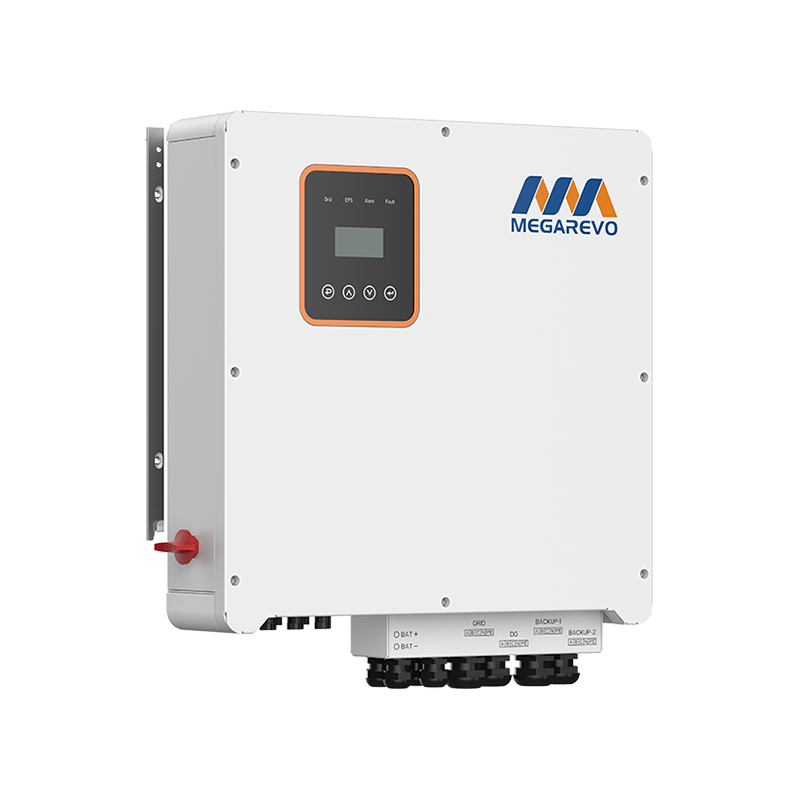

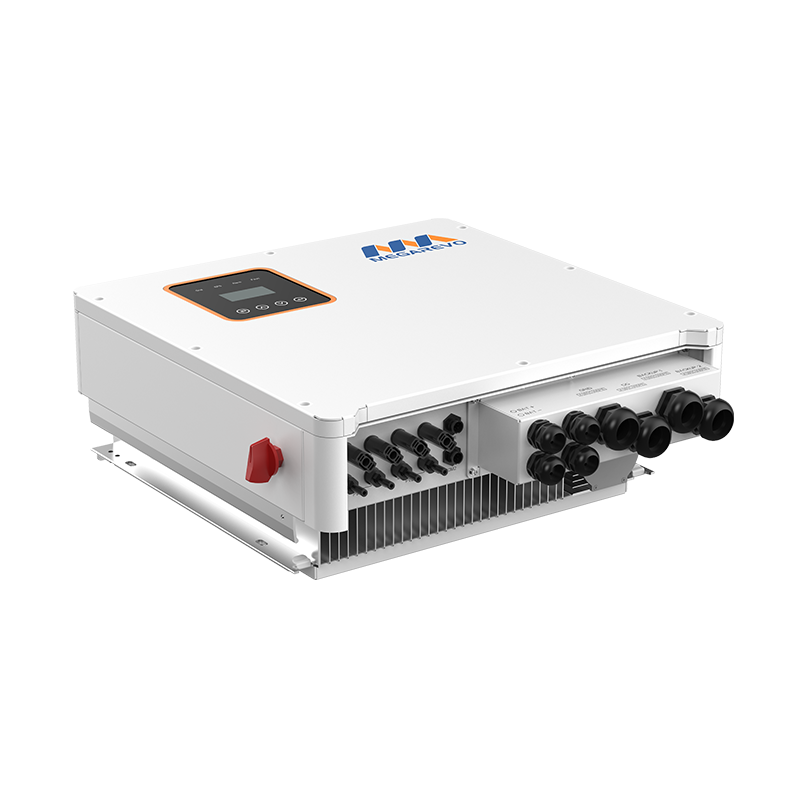

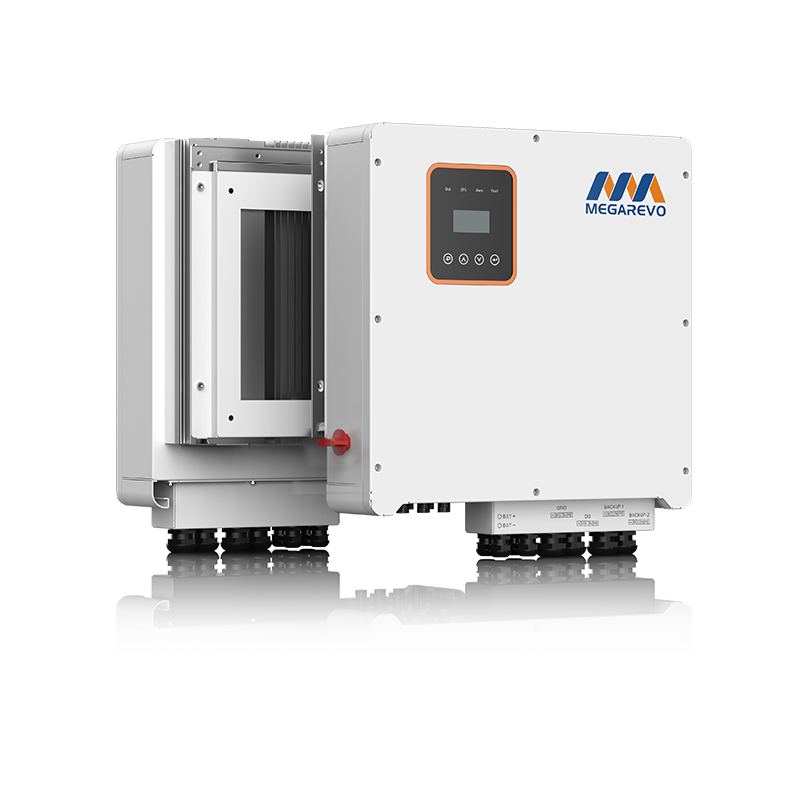

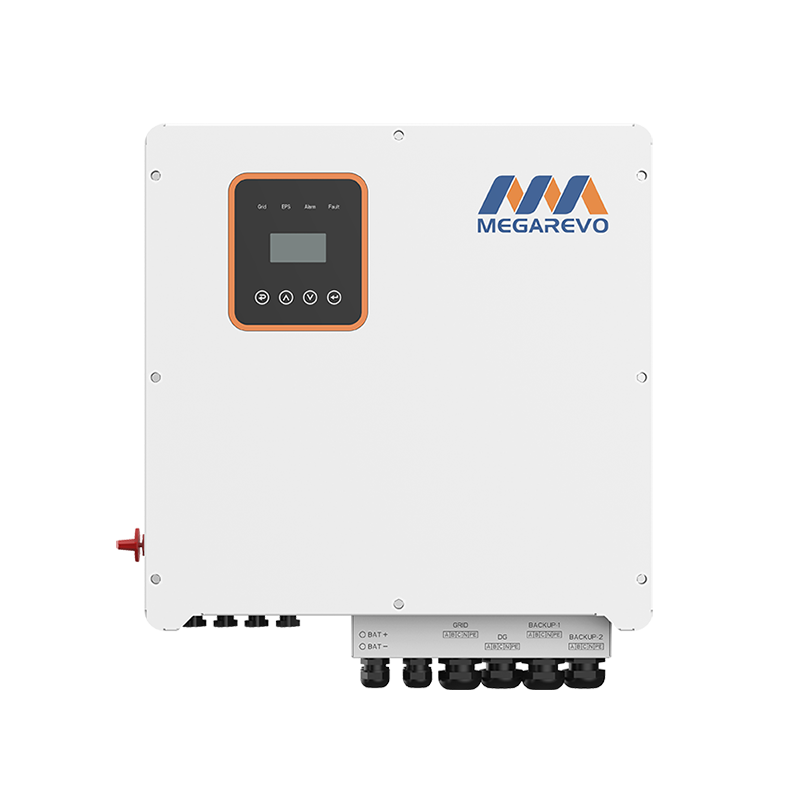

El inversor híbrido trifásico serie H3 tiene cuatro potencias, incluyendo 8kW, 10kW, 12kW y 15kW, compatible con carga monofásica y trifásica y soporta 100% de carga no balance. La eficiencia máxima puede alcanzar el 97,9%. Los inversores híbridos trifásicos están diseñados para aumentar la independencia energética de los propietarios de viviendas.
Reducir los costos de electricidad en un 50% al año
Energía gratis disponible por la noche
Participar en el cambio de carga máxima para obtener beneficios económicos adicionales
Mantener apagado el funcionamiento de carga crítica
Soporte 7*24 servicio remoto
| modelo | R6KH3 | R8KH3 | R10KH3 | R12KH3 | R15KH3 |
| Entrada de cadenas PV | |||||
| Max. Energía fotovolta(kW) | 9 | 12 | 15 | 18 | 22.5 |
| Max. Voltafotovolta(V) | 1,000 | ||||
| Rango de tensión (V) MPPT | 180~850 | ||||
| Full power Rango de tensión (V) MPPT | 250~850 | 330~850 | 430~850 | 510~850 | 620~850 |
| Tensión de entrada/tensión de arranque mínima (V) | 125/180 | ||||
| Max. Corriente de entrada por MPPT (A) | 13/13 | ||||
| Max. Corriente de cortocircuito (A) | 16/16 | 16/16 | 16/16 | 16/16 | 25/25 |
| No. De seguidores MPPT | 2 | ||||
| No. De cadenas por trackers MPPT | 1/1 | 1/1 | 1/1 | 1/1 | 2/2 |
| Voltanominal de entrada PV (V) | 700 | ||||
| Salida de corriente alter | |||||
| Producción Nominal de potencia para la red (kVA) | 6 | 8 | 10 | 12 | 15 |
| Max. apparent power to grid (kVA) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Max. Potencia aparente de la red (kVA) | 13.2 | 17.6 | 22 | 26.4 | 33 |
| Max. Corriente aparente de la red (A) | 19.1 | 25.5 | 31.8 | 38.2 | 47.6 |
| Corriente de salida Nominal A la red (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Max. Salida de corriente A la red (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Nominal grid voltage (V) | 380/400,3W+N+PE | ||||
| Nominal grid frequency (Hz) | 50/60 | ||||
| THDi | ＜3% | ||||
| Batería de batería | |||||
| Max.charging /discharging power (kW) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Rango de tensión (V) de la batería | 125~600 | ||||
Tensión de funcionamiento óptima de la batería Rango (V) | 150~550 | ||||
| Max.charging /discharging current (A) | 50 | ||||
| Rated.charging /discharging current (A) | 40 | ||||
| Tipo de batería | Litio/ácido de plomo | ||||
| Interfaz de comunicación | CAN | ||||
| Producción EPS | |||||
| Potencia de producción Nominal (kVA) | 6 | 8 | 10 | 12 | 15 |
| Max. Poder aparente (kVA) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Corriente de salida Nominal (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Max. Corriente de salida (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Tensión de salida Nominal (V) | 400 ,3W+N+PE | ||||
| Frecuencia de salida Nominal (Hz) | 50/60 | ||||
| THDu | ＜2% | ||||
| max.eficiencia | 97.9% | 97.9% | 98.2% | 98.2% | 98.5% |
| Europa eficiencia | 97.2% | 97.2% | 97.5% | 97.5% | 97.6% |
| Eficiencia MPPT | ≥99.5% | ||||
| Max. Eficiencia de carga y descarga de la batería | 97.5% | 97.5% | 97.5% | 97.6% | 97.8% |
| Datos generales | |||||
| Protección contra la Ingress | IP65 | ||||
| Operating temperature range (℃) | -25~60 | ||||
| Humedad relativa | 0~95% | ||||
| Altitud de operación (m) | 2,000 (>2000 | ||||
| Dimensiones W*H*D (mm) | 566*596*220 | ||||
| Net weight (kg) | 32 | ||||
| Autoconsumo nocturno (W) | ＜15 | ||||
| refrigeración | Natural | ||||
| Noise emission (dB) | ≤35 | ||||
| EMC | IEC/EN 61000-6-1:2019, IEC/EN 61000-6-2:2019, IEC/EN 61000-6-3:2021, IEN/EN 61000-6-4:2019, IEC/EN 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, IEC/EN 61000-3-11:2019, EN 61000-3-12:2011 | ||||
| Estándares en red | Europe: EN 50549-1:2019/AC:2019, Poland:EN50549-1:2019/Rfg:2016/NC Rfg:2018/PTPiREE:2021, Alemania :VDE-AR-N 4105:2018 /DIN VDE V 0124-100(VDE V 0124-100):2020, Sudáfrica: NRS 097-2-1:2017 Edition 2.1, UK:G98/G99/1-6:2022, Spain:UNE217001:2020 /UNE217002:2020/NTS V2.1:2021-07, IEC61727:2004/IEC62116:2014/IEC61683:1999, Hungary:EN50549-1:2019/RFG:2016/ Hungría, Italia CEI0-21 | ||||
| Normas de seguridad | IEC/EN62109-1:2010, IEC/EN62109-2:2011 | ||||
| Presentación y comunicación | |||||
| HMI | LCD; aplicación | ||||
| BMS | CAN | ||||
| EMS/ metro | RS485/RS485 | ||||
| Interfaz de comunicación compatible | WIFI/GPRS | ||||
| modelo | R6KH3-P | R8KH3-P | R10KH3-P | R12KH3-P | R15KH3-P |
| Entrada de cadenas PV | |||||
| Max. Energía fotovolta(kW) | 9 | 12 | 15 | 18 | 22.5 |
| Max. Voltafotovolta(V) | 1,000 | ||||
| Rango de tensión (V) MPPT | 180~850 | ||||
| Full power Rango de tensión (V) MPPT | 250~850 | 330~850 | 430~850 | 510~850 | 425~850 |
| Tensión de arranque (V) | 125 | ||||
| Max. Corriente de entrada por MPPT (A) | 18/18 | 18/18 | 18/18 | 18/18 | 20/20 |
| Max. Corriente de cortocircuito (A) | 25/25 | 25/25 | 25/25 | 25/25 | 30/30 |
| No. De seguidores MPPT | 2 | ||||
| Número MPPT /Max. Cadenas de entrada número | 1/1 | 1/1 | 1/1 | 1/1 | 2/2 |
| Tensión nominal de entrada | 600 | ||||
| Salida de corriente alter | |||||
| Producción Nominal de potencia para la red (kVA) | 6 | 8 | 10 | 12 | 15 |
| Max. apparent power to grid (kVA) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Max. Potencia aparente de la red (kVA) | 13.2 | 17.6 | 22 | 26.4 | 33 |
| Max. Corriente aparente de la red (A) | 19.1 | 25.5 | 31.8 | 38.1 | 47.6 |
| Corriente de salida Nominal A la red (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Max. Salida de corriente A la red (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Nominal grid voltage (V) | 3W+N+PE, 220/380 V; 230/400 V; 240/415 V | ||||
| Nominal grid frequency (Hz) | 50/60 | ||||
| THDi | ＜3% | ||||
| Batería de batería | |||||
| Max.charging /discharging power (kW) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Rango de tensión (V) de la batería | 125~600 | ||||
| Rango de tensión (V) de funcionamiento de la batería | 150~550 | ||||
| Min.Full Power Voltage@EPS (en inglés) | 160 | 210 | 260 | 310 | 385 |
| Max. Corriente de carga/descarga (A) | 50 | ||||
| Rated.charging /discharging current (A) | 40 | ||||
| Tipo de batería | Batería de litio y plomo ácido | ||||
| Producción de ESP | |||||
| Potencia de producción Nominal (kVA) | 8 | 8 | 10 | 12 | 15 |
| Max. Poder aparente (kVA) | 8.8 | 8.8 | 11 | 13.2 | 16.5 |
| Corriente de salida Nominal (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Max. Corriente de salida (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Tensión de salida Nominal (V) | 400 ,3W+N+PE | ||||
| Frecuencia de salida Nominal (Hz) | 50/60 | ||||
| THDu | ＜2% | ||||
| max.eficiencia | 97.9% | 97.9% | 98.0% | 98.0% | 98.1% |
| Europa eficiencia | 97.3% | 97.4% | 97.5% | 97.5% | 97.5% |
| Eficiencia MPPT | 99.9% | ||||
| Max. Eficiencia de carga y descarga de la batería | 97.0% | ||||
| Datos generales | |||||
| Protección contra la Ingress | IP65 | ||||
| Operating temperature range (℃) | -35~60 | ||||
| Humedad relativa | 0~100% | ||||
| Altitud de operación (m) | 2000m(más de 2000m) | ||||
| Dimensiones (W*H*D) | 530*560*220mm | ||||
| peso | 32kg | ||||
| refrigeración | Convección Natural | ||||
| Noise emission (dB) | ≤35 | ||||
| instalación | Montados en la pared | ||||
| Protecciones apoyadas | Island Protection/PV Reverse polaridad Protection/Batería de batería Reverse polaridad Protection/aislamiento monitoring / Monitorización de corriente Residual/ca sobre protección de corriente/ca sobre protección de potencia/copia de seguridad de salida protección corta / Protección de cortocircuito/protección de isla/polaridad inversa de la batería/detección de resistencia de aislamiento | ||||
| EMC | IEC/EN 61000-6-1:2019, IEC/EN 61000-6-2:2019, IEC/EN 61000-6-3:2021, IEN/EN 61000-6-4:2019, IEC/EN 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, IEC/EN 61000-3-11:2019, EN 61000-3-12:2011 | ||||
| Estándares en red | Europe: EN 50549-1:2019/AC:2019, Poland:EN50549-1:2019/Rfg:2016/NC Rfg:2018/PTPiREE:2021, Alemania :VDE-AR-N 4105:2018 /DIN VDE V 0124-100(VDE V 0124-100):2020, Sudáfrica: NRS 097-2-1:2017 Edition 2.1, UK:G98/G99/1-6:2022, Spain:UNE217001:2020 /UNE217002:2020/NTS V2.1:2021-07, IEC61727:2004/IEC62116:2014/IEC61683:1999, Hungary:EN50549-1:2019/RFG:2016/ Hungría, Italia CEI0-21, Holanda :EN 50549-1:2019/AC:2019 with Netcode elektriciteit:2022 Type A, Belgium:C10/11:2021, France:Arrêté du 9 juin 2020+Arrêté du 31 mai 2021, Denmark:TR 3.3.1:2023-01 | ||||
| Normas de seguridad | IEC/EN62109-1:2010, IEC/EN62109-2:2011 | ||||
| La interfaz | |||||
| HMI | LCD; aplicación | ||||
| BMS | CAN | ||||
| EMS/ metro | RS485/RS485 | ||||
| Interfaz de comunicación compatible | WIFI WIFI WIFI | ||||
