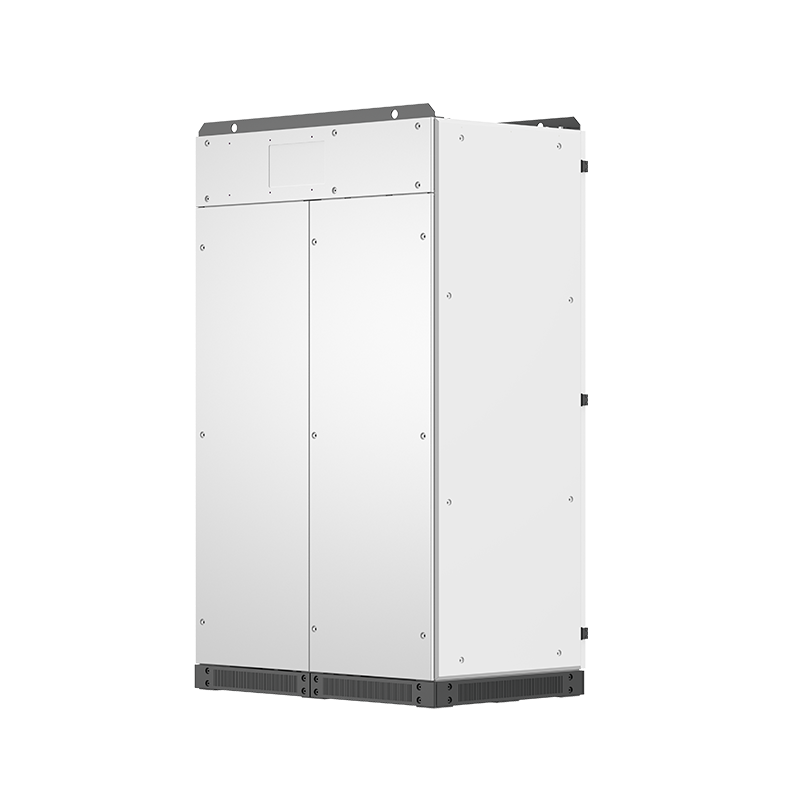

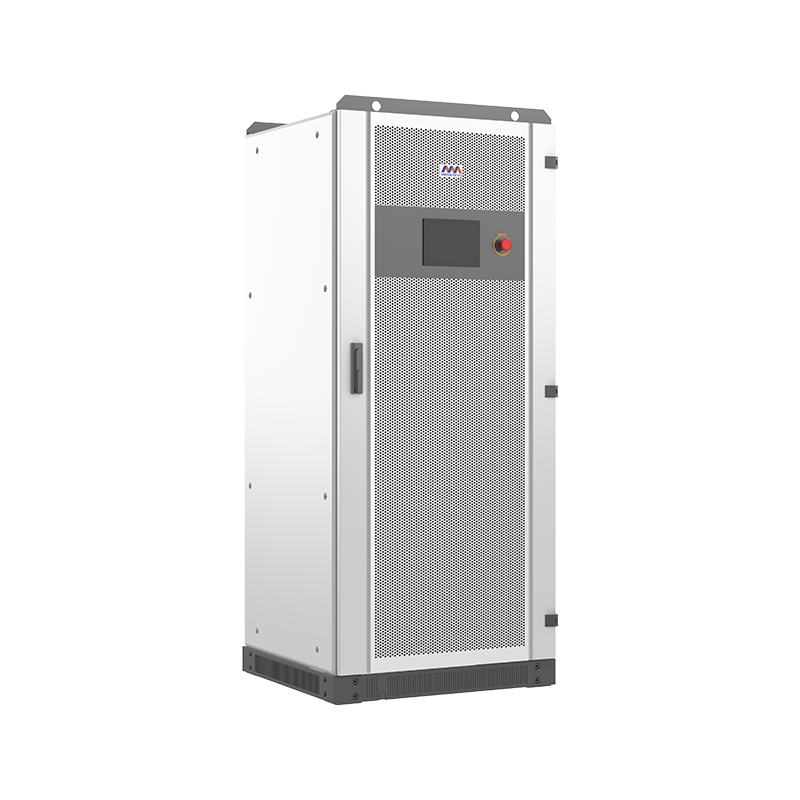

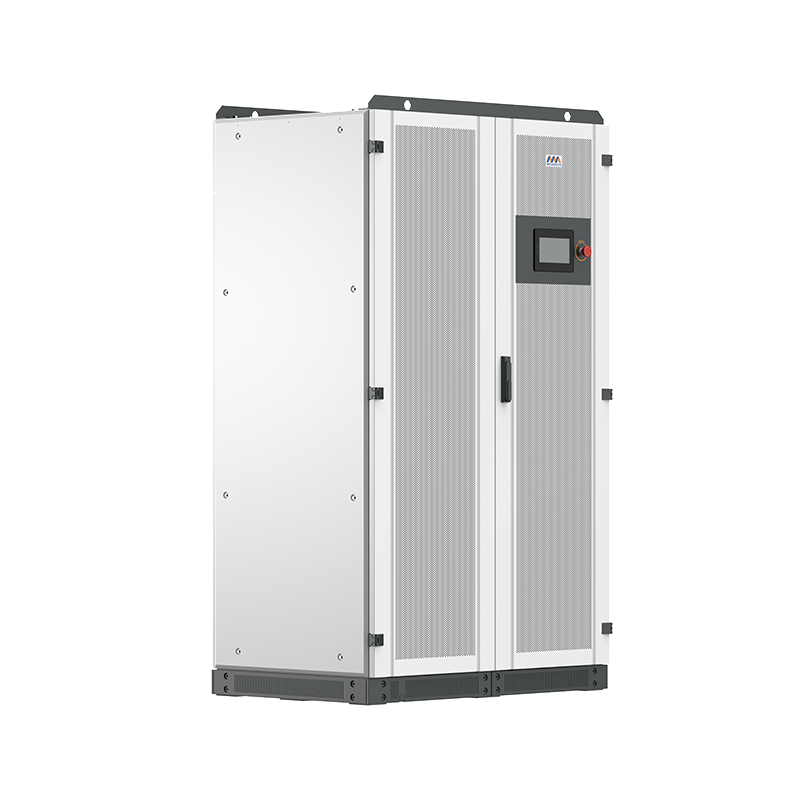

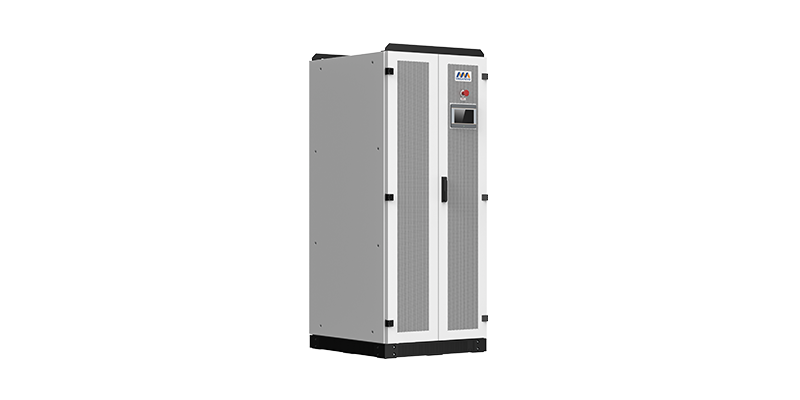

Los inversores híbridos de la serie Megarevo MPS adoptan un diseño integrado, integrando controladores fotovoltaicos, convertide de almacenamiento de energía y unidades de conmutación automáticas on/off-grid, mejorando considerablemente la eficiencia de despliegue del cliente y reduciendo los costos de instalación. La capacidad FV se puede configurar de forma flexible, mejorando en gran medida la disponibilidad del sistema de microred, y es adecuado para zonas remotas e islas donde la energía es relativamente débil. La gran adaptabilidad de carga y la completa función de protección de nuestro inversor de microred garantizan la seguridad y estabilidad del suministro de energía.
Ahorrar más instalación, Costes de puesta en servicio
Reducir el uso de combustibles fósiles y Sea más respetuoso con el medio ambiente
Aumentar la penetración De energía renovable
Continua y estable Fuente de alimentación
La expansión fotovoltaica será mayor Es conveniente en el futuro

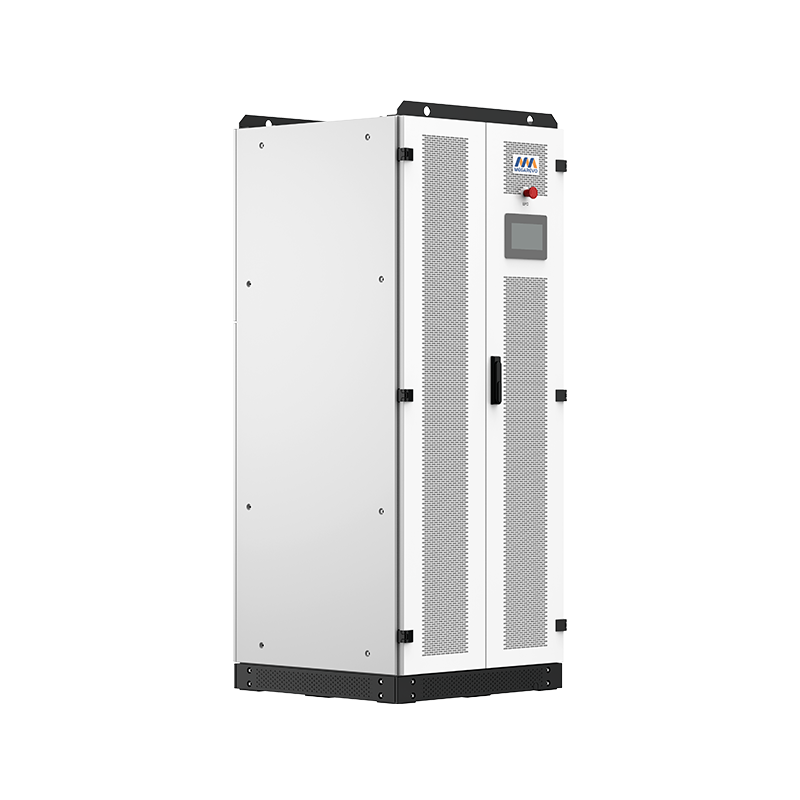

modelo | MPS0100-G3 | MPS0150-G3 |
Ca (en la red) | ||
Potencia de salida máxima (kVA) | 110 | 165 |
Potencia de potencia (kW) | 100 | 150 |
Tensión nominal (V) | 400 | |
Rango de tensión (V) | 320~460 | |
Corriente nominal (A) | 144 | 216 |
Frecuencia nominal (Hz) | 50/60 | |
Rango de frecuencia (Hz) | 45~55/55~65 | |
THDi | <3% | |
Factor de potencia | Líder (regulable) | |
Conexión de corriente alter | 3W+N+PE | |
Relación de transformación | 270/400 | 270/400 |
Ca (fuera de la red) | ||
Potencia de salida máxima (kVA) | 110 | 165 |
Potencia nominal (kW) | 100 | 150 |
Tensión nominal (V) | 400 | |
Corriente nominal (A) | 144 | 216 |
THDu | ≤1% linear; or≤5% nonlinear | |
Frecuencia nominal (Hz) | 50/60 | |
Capacidad de carga | 110% a largo plazo, 120% 1min | |
Entrada de energía fotovoltaica | ||
Max. Voltade entrada PV (V) | 1000 | |
Max. Energía fotovoltaica (kW) | 120/180/240 | 120/180/240 |
Cantidad de módulos MPPT | 2/3/4 | 2/3/4 |
Rango de tensión (V) MPPT | 250-850 | |
Rango de tensión MPPT a plena carga (V) | 450-850 | |
Batería de batería | ||
Rango de tensión (V) de la batería | 420~850 | 420~850 |
Max. Potencia de carga (kW) | 120/180/240 | 120/180/240 |
Datos generales | ||
Dimensión W*D*H (mm) | 800*800*1,950 | 800*800*1,950 |
Peso neto (kg) | 970/1,000/1,030 | 1,100/1,130/1,160 |
Temperatura de funcionamiento (℃) | -30 ~ 55 | |
Humedad relativa | 0 ~95% sin condensación | |
Protección contra la Ingress | IP20 | |
Emisión sonora (dB) | <70 | |
Altitud de operación (m) | <5000m(>) | |
refrigeración | Refrigeración de aire | |
Presentación y comunicación | ||
Display | Pantalla LCD táctil | |
BMS comunicación | RS485, CAN | |
Comunicación EMS | RS485, TCP/IP | |
certificados | EN62109-1/-2, EN62477-1, EN61000-6-2, EN61000-6-4, South Africa NRS097-2-1:2017, Pakistan & India IEC61727, IEC62116, IEC 61683 |
modelo | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 | MPS0500 |
Ca (en la red) | ||||||
Potencia de salida máxima (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Potencia de potencia (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensión nominal (V) | 400 | |||||
Rango de tensión (V) | 320~460 | |||||
Corriente nominal (A) | 43 | 72 | 144 | 216 | 361 | 722 |
Frecuencia nominal (Hz) | 50/60 | |||||
Rango de frecuencia (Hz) | 45~55/55~65 | |||||
THDi | <3% | |||||
Factor de potencia | Líder (regulable) | |||||
Conexión de corriente alter | 3W+N+PE | |||||
Relación de transformación | 100/400 | 200/400 | 270/400 | 270/400 | 270/400 | 315/400 |
Ca (fuera de la red) | ||||||
Potencia de salida máxima (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Potencia nominal (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensión nominal (V) | 400 | |||||
Corriente nominal (A) | 43 | 72 | 144 | 216 | 361 | 722 |
THDu | ≤1% linear; or≤5% nonlinear | |||||
Frecuencia nominal (Hz) | 50/60 | |||||
Capacidad de carga | 110% a largo plazo, 120% 1min | |||||
Entrada de energía fotovoltaica | ||||||
Max. Voltade entrada PV (V) | 1,000 | |||||
Max. Energía fotovoltaica (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
Cantidad de módulos MPPT | 1/2 | 1/2 | 2/3/4 | 2/3/4 | 5/6 | 10/11/12 |
Rango de tensión (V) MPPT | 250-850 | |||||
Rango de tensión MPPT a plena carga (V) | 450-850 | |||||
Batería de batería | ||||||
Rango de tensión (V) de la batería | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
Max. Potencia de carga (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
Datos generales | ||||||
Dimensión W*D*H (mm) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1+ 1,200*800*2,050 | (600*720*2,050)*2+ 1,600*1050*2,050 |
Peso neto (kg) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 | 3,265/3,295/3,325 |
Temperatura de funcionamiento (℃) | -30 ~ 55 | |||||
Humedad relativa | 0 ~95% sin condensación | |||||
Protección contra la Ingress | IP20 | |||||
Emisión sonora (dB) | <70 | |||||
Altitud de operación | <5000m(>) | |||||
refrigeración | Refrigeración de aire | |||||
Presentación y comunicación | ||||||
Display | Pantalla LCD táctil | |||||
BMS comunicación | RS485, CAN | |||||
Comunicación EMS | RS485, TCP/IP | |||||
certificados | EN62109-1/-2, EN62477-1, EN61000-6-2, EN61000-6-4, South Africa NRS097-2-1:2017, Pakistan & India IEC61727, IEC62116, IEC 61683 |
modelo | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 |
Ca (en la red) | |||||
Potencia de salida máxima (kVA) | 33 | 55 | 110 | 165 | 275 |
Potencia de potencia (kW) | 30 | 50 | 100 | 150 | 250 |
Tensión nominal (V) | 208V alto legdelta con fase dividida (Opt) | ||||
Rango de tensión (V) | 166~239 | ||||
Corriente nominal (A) | 83 | 139 | 278 | 416 | 694 |
Frecuencia nominal (Hz) | 50/60 | ||||
Rango de frecuencia (Hz) | 45~55/55~65 | ||||
THDi | <3% | ||||
Factor de potencia | Líder (regulable) | ||||
Conexión de corriente alter | 3W/N/PE / 3W/N/PE Delta(Opt) | ||||
Relación de transformación | 100/208 | 200/208 | 270/208 | 270/208 | 270/208 |
Ca (fuera de la red) | |||||
Potencia de salida máxima (kVA) | 33 | 55 | 110 | 165 | 275 |
Potencia nominal (kW) | 30 | 50 | 100 | 150 | 250 |
Tensión nominal (V) | 208V alto legdelta con fase dividida (Opt) | ||||
Corriente nominal (A) | 83 | 139 | 278 | 416 | 694 |
THDu | ≤1% linear; or≤5% nonlinear | ||||
Frecuencia nominal (Hz) | 50/60 | ||||
Capacidad de carga | 110% a largo plazo | ||||
Entrada de energía fotovoltaica | |||||
Max. Voltade entrada PV (V) | 1,000 | ||||
Max. Energía fotovoltaica (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 |
Rango de tensión (V) MPPT | 250-850 | ||||
Rango de tensión MPPT a plena carga (V) | 450-850 | ||||
Batería de batería | |||||
Rango de tensión (V) de la batería | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 |
Max. Potencia de carga (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 |
Datos generales | |||||
Dimensión W*D*H (mm) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1+1,200*800*2,050 |
Peso neto (kg) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 |
Temperatura de funcionamiento (℃) | -30 ~ 55 | ||||
Humedad relativa | 0 ~95% sin condensación | ||||
Protección contra la Ingress | IP20 | ||||
Emisión sonora (dB) | <70 | ||||
Altitud de operación | <5000m(>) | ||||
refrigeración | Refrigeración de aire | ||||
Presentación y comunicación | |||||
Display | Pantalla LCD táctil | ||||
BMS comunicación | RS485,TCP/IP, CAN | ||||
Comunicación EMS | RS485,TCP/IP, CAN |
modelo | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 | MPS0500 |
Ca (en la red) | ||||||
Potencia de salida máxima (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Potencia de potencia (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensión nominal (V) | 480 | |||||
Rango de tensión (V) | 384~522 | |||||
Corriente nominal (A) | 37 | 61 | 121 | 181 | 301 | 601 |
Frecuencia nominal (Hz) | 50/60 | |||||
Rango de frecuencia (Hz) | 45~55/55~65 | |||||
THDi | <3% | |||||
Factor de potencia | Líder (regulable) | |||||
Conexión de corriente alter | 3W/N/PE | |||||
Relación de transformación | 100/480 | 200/480 | 270/480 | 270/480 | 270/480 | 315/480 |
Ca (fuera de la red) | ||||||
Potencia de salida máxima (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Potencia nominal (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensión nominal (V) | 480 | |||||
Corriente nominal (A) | 37 | 61 | 121 | 181 | 301 | 601 |
THDu | ≤1% linear; or≤5% nonlinear | |||||
Frecuencia nominal (Hz) | 50/60 | |||||
Capacidad de carga | 110% a largo plazo | |||||
Entrada de energía fotovoltaica | ||||||
Max. Voltade entrada PV (V) | 1,000 | |||||
Max. Energía fotovoltaica (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
Rango de tensión (V) MPPT | 250-850 | |||||
Rango de tensión MPPT a plena carga (V) | 450-850 | |||||
Batería de batería | ||||||
Rango de tensión (V) de la batería | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
Max. Potencia de carga (kW) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
Datos generales | ||||||
Dimensión W*D*H (mm) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1+1,200*800*2,050 | (600*720*2,050)*2+1,600*1050*2,050 |
Peso neto (kg) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 | 3,265/3,295/3,325 |
Temperatura de funcionamiento (℃) | -30 ~ 55 | |||||
Humedad relativa | 0 ~95% sin condensación | |||||
Protección contra la Ingress | IP20 | |||||
Emisión sonora (dB) | <70 | |||||
Altitud de operación | <5000m(>) | |||||
refrigeración | Refrigeración de aire | |||||
Presentación y comunicación | ||||||
Display | Pantalla LCD táctil | |||||
BMS comunicación | RS485,TCP/IP, CAN | |||||
Comunicación EMS | RS485,TCP/IP, CAN |
