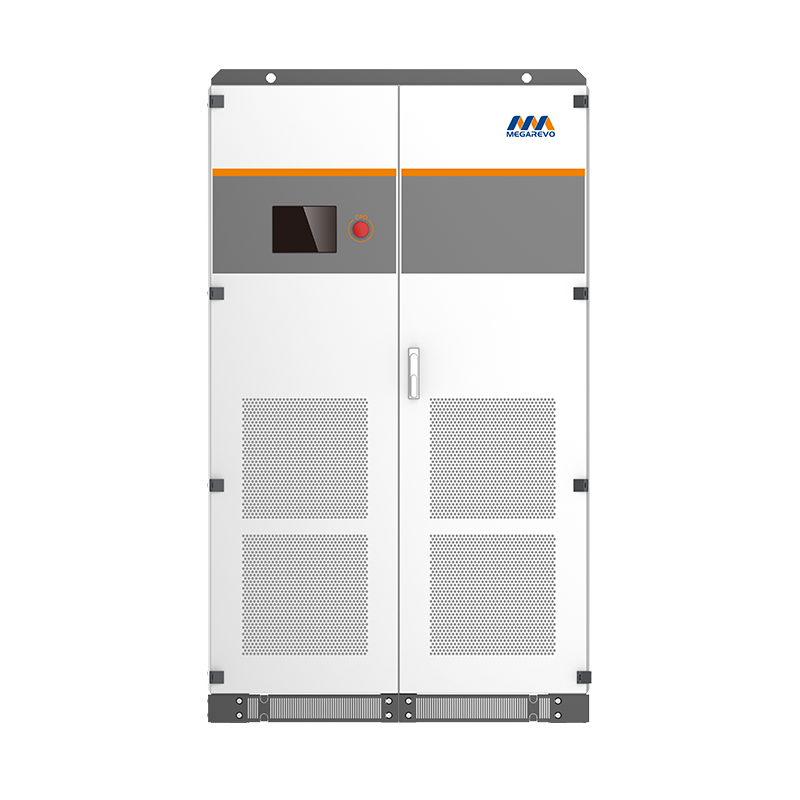

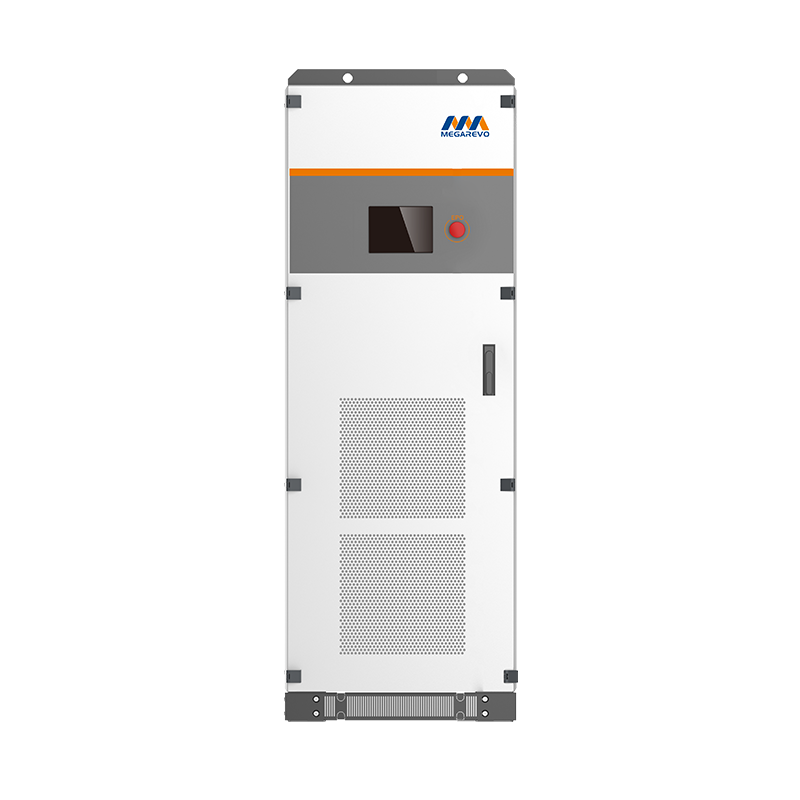

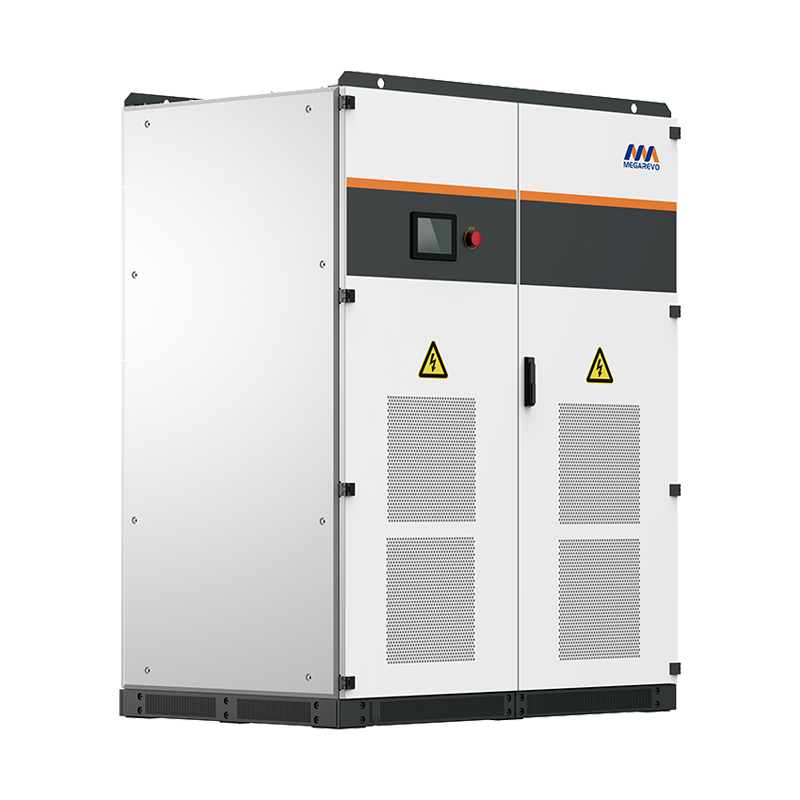

El convertide almacenamiento de energía aislado de MEGA series se desarrolla sobre la base de los requisitos de aplicación de grandes C&I, tales como cambio de carga máxima, copia de seguridad de la batería, etc. el
Tecnología de control digital, integra los principales logros tecnológicos de la electrónica de potencia contemporánea, y la mayor eficiencia del producto alcanza el 97,5%; Soporte multimáquina de apoyo de la función paralela, puede satisfacer la demanda de energía de 30KW~3MW.
Crear considerables beneficios económicos a través de estrategias operativas flexibles
Mejorar la seguridad y confiabilidad de la red
Aumentar el uso de energías renovables y reducir las emisiones de carbono
Alimentación de emergencia cuando se apaga
Evitar la mejora de la red y lograr el efecto esperado rápidamente
modelo | MEGA0030TS | MEGA0050TS | MEGA0100TS | MEGA0150TS | MEGA0250TS | MEGA0500TS |
DC(batería) | ||||||
Rango de tensión (V) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
Max. Corriente corriente (A) | 137 | 178 | 270 | 405 | 673 | 1,128 |
Ca (en la red) | ||||||
Max. Potencia de salida (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Potencia de potencia (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensión nominal (V) | 400 | |||||
Rango de tensión (V) | 320~460 | |||||
Corriente nominal (A) | 43 | 72 | 144 | 216 | 361 | 722 |
Max. Corriente de salida (A) | 48 | 80 | 159 | 238 | 397 | 794 |
Frecuencia nominal (Hz) | 50/60 | |||||
Rango de frecuencia (Hz) | 45~55/55~65 | |||||
THDi | <3% | |||||
Factor de potencia | Líder (regulable) | |||||
Conexión de corriente alter | 3W+N+PE | |||||
Ca (fuera de la red) | ||||||
Tensión nominal (V) | 400 | |||||
THDu | <1% lineal <5% no lineal | |||||
Frecuencia nominal (Hz) | 50/60 | |||||
Capacidad de carga | A largo plazo | |||||
Datos generales | ||||||
max.eficiencia | 96.3% | 96.5% | 97.1% | 97.1% | 97.3% | 97.5% |
Protección contra la Ingress | IP21 | |||||
Emisión sonora (dB) | <70 | |||||
Temperatura de funcionamiento (℃) | -30~55 | |||||
refrigeración | Aire forzado | |||||
Humedad relativa | 0 ~95% sin condensación | |||||
Altitud de operación | 5,000m(>) | |||||
Dimensión W*D*H (mm) | 800*800*1,900 | 800*800*1,900 | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,600*1050*2,050 |
Peso neto (kg) | 621 | 712 | 936 | 1,057 | 1,582 | 2,665 |
Relación de transformación | 100/400 | 200/400 | 270/400 | 270/400 | 270/400 | 315/400 |
Autoconsumo (W) | <0.5% | |||||
Conmutación On/ Off grid | automático | |||||
Presentación y comunicación | ||||||
Display | Pantalla LCD táctil | |||||
BMS comunicación | RS485, CAN | |||||
Comunicación EMS | RS485, TCP/IP | |||||
certificados | IEC/EN62109-1/-2, IEC/EN 62477-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4, CGC |
modelo | MEGA0030TS | MEGA0050TS | MEGA0100TS | MEGA0150TS | MEGA0250TS |
Ca (en la red) | |||||
Max. Potencia de salida (kVA) | 33 | 55 | 110 | 165 | 275 |
Potencia de potencia (kW) | 30 | 50 | 100 | 150 | 250 |
Tensión nominal (V) | 208 | ||||
Rango de tensión (V) | 166~239 | ||||
Corriente nominal (A) | 83 | 139 | 278 | 416 | 694 |
Frecuencia nominal (Hz) | 50/60 | ||||
Rango de frecuencia (Hz) | 45~55/55~65 | ||||
THDi | <3% | ||||
Factor de potencia | Líder (regulable) | ||||
Conexión de corriente alter | 3W/N/PE | ||||
Relación de transformación | 100/208 | 200/208 | 270/208 | 270/208 | 270/208 |
Ca (fuera de la red) | |||||
Max. Potencia de salida (kVA) | 33 | 55 | 110 | 165 | 275 |
Potencia nominal (kW) | 30 | 50 | 100 | 150 | 250 |
Tensión nominal (V) | 208 | ||||
Corriente nominal (A) | 83 | 139 | 278 | 416 | 694 |
THDu | − 1% lineal; O − 5% no lineal | ||||
Frecuencia nominal (Hz) | 50/60 | ||||
Capacidad de carga | 110% a largo plazo | ||||
Batería de batería | |||||
Rango de tensión (V) de la batería | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 |
Corriente máxima (A) | 137 | 178 | 270 | 405 | 673 |
Datos generales | |||||
Dimensión W*D*H (mm) | 800*800*1,900 | 800*800*1,900 | 800*800*2,050 | 800*800*2,050 | 1,200*800*2,050 |
Peso neto (kg) | 605 | 676 | 917 | 1,057 | 1,609 |
Temperatura de funcionamiento (℃) | -30~55 | ||||
Humedad relativa | 0 ~95% sin condensación | ||||
Protección contra la Ingress | IP21 | ||||
Emisión sonora (dB) | <70 | ||||
Altitud de operación | 5,000m(>) | ||||
refrigeración | Refrigeración de aire | ||||
Presentación y comunicación | |||||
Display | Pantalla LCD táctil | ||||
BMS comunicación | RS485,TCP/IP, CAN | ||||
Comunicación EMS | RS485,TCP/IP, CAN |
modelo | MEGA0030TS | MEGA0050TS | MEGA0100TS | MEGA0150TS | MEGA0250TS |
Ca (en la red) | |||||
Max. Potencia de salida (kVA) | 33 | 55 | 110 | 165 | 275 |
Potencia de potencia (kW) | 30 | 50 | 100 | 150 | 250 |
Tensión nominal (V) | 208V High-legDelta con fase dividida | ||||
Rango de tensión (V) | 166~239 | ||||
Corriente nominal (A) | 72 | 120 | 240 | 361 | 601 |
Frecuencia nominal (Hz) | 50/60 | ||||
Rango de frecuencia (Hz) | 45~55/55~65 | ||||
THDi | <3% | ||||
Factor de potencia | Líder (regulable) | ||||
Conexión de corriente alter | 3W/N/PE/Delta | ||||
Relación de transformación | 100/240 | 200/240 | 270/240 | 270/240 | 270/240 |
Ca (fuera de la red) | |||||
Max. Potencia de salida (kVA) | 33 | 55 | 110 | 165 | 275 |
Potencia nominal (kW) | 30 | 50 | 100 | 150 | 250 |
Tensión nominal (V) | 208V High-legDelta con fase dividida | ||||
Corriente nominal (A) | 72 | 120 | 240 | 360 | 601 |
THDu | − 1% lineal; O − 5% no lineal | ||||
Frecuencia nominal (Hz) | 50/60 | ||||
Capacidad de carga | 110% a largo plazo | ||||
Batería de batería | |||||
Rango de tensión (V) de la batería | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 |
Corriente máxima (A) | 137 | 178 | 270 | 405 | 673 |
Datos generales | |||||
Dimensión W*D*H (mm) | 800*800*1,900 | 800*800*1,900 | 800*800*2,050 | 800*800*2,050 | 1,200*800*2,050 |
Peso neto (kg) | 605 | 676 | 917 | 1,057 | 1,609 |
Temperatura de funcionamiento (℃) | -30~55 | ||||
Humedad relativa | 0 ~95% sin condensación | ||||
Protección contra la Ingress | IP21 | ||||
Emisión sonora (dB) | <70 | ||||
Altitud de operación | 5,000m(>) | ||||
refrigeración | Refrigeración de aire | ||||
Presentación y comunicación | |||||
Display | Pantalla LCD táctil | ||||
BMS comunicación | RS485,TCP/IP, CAN | ||||
Comunicación EMS | RS485,TCP/IP, CAN |
modelo | MEGA0030TS | MEGA0050TS | MEGA0100TS | MEGA0150TS | MEGA0250TS | MEGA0500TS |
Ca (en la red) | ||||||
Max. Potencia de salida (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Potencia de potencia (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensión nominal (V) | 480 | |||||
Rango de tensión (V) | 384~552 | |||||
Corriente nominal (A) | 37 | 61 | 121 | 181 | 301 | 601 |
Frecuencia nominal (Hz) | 50/60 | |||||
Rango de frecuencia (Hz) | 45~55/55~65 | |||||
THDi | <3% | |||||
Factor de potencia | Líder (regulable) | |||||
Conexión de corriente alter | 3W/N/PE | |||||
Relación de transformación | 100/480 | 200/480 | 270/480 | 270/480 | 270/480 | 315/480 |
Ca (fuera de la red) | ||||||
Max. Potencia de salida (kVA) | 33 | 55 | 110 | 165 | 275 | 550 |
Potencia nominal (kW) | 30 | 50 | 100 | 150 | 250 | 500 |
Tensión nominal (V) | 480 | |||||
Corriente nominal (A) | 37 | 61 | 121 | 181 | 301 | 601 |
THDu | − 1% lineal; O − 5% no lineal | |||||
Frecuencia nominal (Hz) | 50/60 | |||||
Capacidad de carga | 110% a largo plazo | |||||
Batería de batería | ||||||
Rango de tensión (V) de la batería | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
Corriente máxima (A) | 137 | 178 | 270 | 405 | 673 | 1128 |
Datos generales | ||||||
Dimensión W*D*H (mm) | 800*800*1,900 | 800*800*1,900 | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,600*1050*2,050 |
Peso neto (kg) | 605 | 676 | 917 | 1,057 | 1,609 | 2,665 |
Temperatura de funcionamiento (℃) | -30~55 | |||||
Humedad relativa | 0 ~95% sin condensación | |||||
Protección contra la Ingress | IP21 | |||||
Emisión sonora (dB) | <70 | |||||
Altitud de operación | 5,000m(>) | |||||
refrigeración | Refrigeración de aire | |||||
Presentación y comunicación | ||||||
Display | Pantalla LCD táctil | |||||
BMS comunicación | RS485,TCP/IP, CAN | |||||
Comunicación EMS | RS485,TCP/IP, CAN |
Sistema de conversión de potencia (con transformador de aislamiento)400V
Sistema de conversión de potencia (con transformador de aislamiento) 208V de alto
Sistema de conversión de potencia (con transformador de aislamiento)480V
Sistema de conversión de potencia (con transformador de aislamiento) 208v Wye
